WEW-300D(四立柱)微機控制屏顯萬能試驗機

     WEW-300D(四立柱)微機控制屏顯萬能試驗機是測試各種材料及其制品物理性能、機械性能、工藝性能、結構性能及內外缺陷的重要儀器設備。可實現對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切等類型的試驗，可自動求取所測材料的抗拉強度Rm、屈服強度ReH和ReL、規定非比例延伸強度Rp、彈性模量E等性能指標。本機測試精準，功能強大，操作方便，穩定可靠。廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等行業進行精密性的材料研究、材料分析、材料開發和質量控制?？梢赃M行材料或產品的工藝合格性能驗證試驗。

全新一代——2020款試驗機是我公司根據試驗機發展趨勢和市場需求研制的一款全新液壓萬能試驗機，在產品研制和開發方面進行了以下產品升級和產品創新：
?    主機上下鉗口座采用內置夾緊方式---試樣夾持更平穩、試樣斷裂對中性更好；
?    絲杠下部設置彈性減震機構---有效減少因試樣斷裂引起的沖擊，降低噪音；
?    絲杠外增加柔性防塵罩---避免異物進入，增加了絲杠及傳動機構的耐用度，提高了整機美觀度；
?    安全防護罩---三面式冷軋鋼板沖孔式安全防護罩，防止試驗過程中異物飛出，在提高防護等級的同時方便操作人員實時觀察，有效保障實驗員人身安全。

?    GB/T 2611-2007《試驗機通用技術要求》；
?    JB/T 7406.1-1994《試驗機術語材料試驗機》；
?    GB/T 16826-2008《電液伺服萬能試驗機》；
?    GB/T 16825.1-2008《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》；
?    GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》；
?    JJG 139-2014《拉力、壓力和萬能材料試驗機》；
?    JB/T 6146-2007《引伸計技術條件》；
?    JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》；
?    GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分：室溫試驗方法》；
?    GB/T 7314-2017《金屬材料室溫壓縮試驗方法》；
?    GB/T 232-2010《金屬材料彎曲試驗方法》；
?    ASTM A370鋼制品力學性能試驗的標準試驗方法和定義。

      一、主機參數：

　　  立柱數：6柱(4立柱、2絲杠);

　　最大壓縮/拉伸間距(mm)：550/780;

　　立柱中心間距(mm)：485;

　　立柱直徑(mm)：φ60;

　　絲杠螺距(mm)：Tr70×8;

　　工作臺尺寸(mm)：725×565×63;

　　工作臺距地面垂直高度(mm):650;

　　活塞直徑(mm)：Φ135;

　　活塞最大行程(mm)：200;

　　加荷速率范圍：0.02%-2%FS;

　　活塞空載移動速度范圍(mm/min)：0.1-200;

　　橫梁調整最大速度(mm/min)：約220;

　　橫梁移動電機功率(kW): 0.4。

　　(二)測量參數：

　　 最大試驗力(kN)：300;

　　試驗機級別：1級;

　　試驗力有效測量范圍：2%-100%F.S;

　　試驗力分辨力：滿量程的1/500000(全量程只有一個分辨力，不分檔);

　　試驗力測量精度：優于≤±1%;

　　位移測量分辨力：0.01mm;

　　位移測量精度：優于≤±0.5%;

　　變形測量范圍：1%-100%FS;

　　變形測量分辨力：滿量程的1/500000(全量程只有一個分辨力，不分檔);

　　變形測量精度：優于≤±0.5%。

　　(三)控制油源參數：

　　主系統系統壓力(Mpa)：25;

　　油泵最大流量(L/min)：3;

　　主油泵電機功率(kW)：1.5;

　　操作臺面距地面高度(mm)：870;

　　油箱容積(L)：50。

　　(四)附具參數：

　　 夾緊方式：內置楔型液壓自動夾緊;

　　鉗口外形尺寸(mm)：高80×寬80;

　　圓試樣夾持范圍(mm)：Φ10-Φ20;Φ20-Φ32;

　　板試樣夾持厚度(mm)：0-15,15-30;

　　板試樣最大夾持寬度(mm)：80;

　　上下壓板尺寸(mm)：Φ160。

　　(五)整機參數：

　 　主機外形尺寸(mm)：745×685×1905;

　　油源外形尺寸(mm)：1200*550*870;

　　整機重量(kg)：約1450;

　　功率(kW)：2.2;

       電源：三相五線制，380V/50Hz或220V/60Hz。

       試驗軟件：具有數據采集、處理、分析、存儲及顯示。
       用戶管理：可以創建、編輯用戶，具有雙重權限管理功能。
       控制方式：手動控制。
       強大分析處理功能：
       可對常用的曲線進行選?。☉Γ瓚?、負荷－變形、負荷－時間、負荷－位移、位移－時間、變形－時間等曲線）對曲線進行局部放大（無級放大，不分檔）、遍歷、移動中心點、自動標識特征點（彈性段、屈服點等）、多條疊加，還支持手工標記，結果對比、打印預覽及人工有效修訂數據等功能。

                                                                   （圖一）軟件主界面

     多種試驗方法可供選擇

     自動存盤：試驗條件、試驗數據自動存盤，必要時可以調出，不丟失。

     結果再現：試驗結果可任意存取，可對曲線進行再分析。

     網絡數據庫管理，可與多家聯網公司直聯。
     試驗結束自動返回，智能、高效、快捷。
     多重保護功能：油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流、過壓保護；試樣破損安全保護；操作提示向導保護；試驗結束自動保護等

液壓萬能試驗機車間

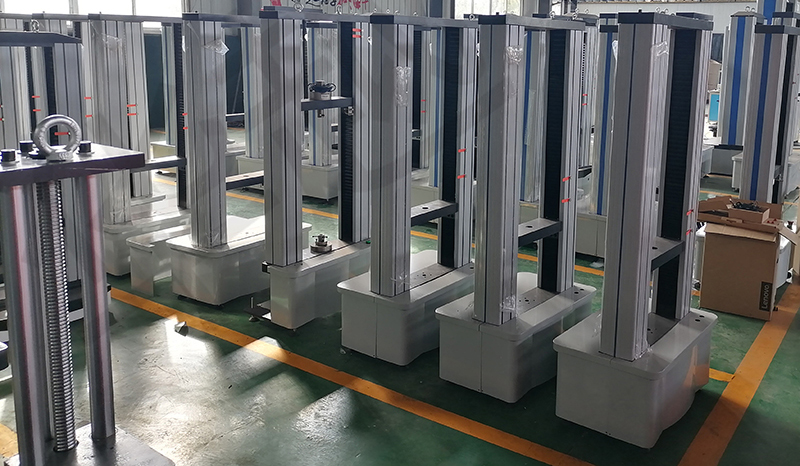

                                                                                    電子萬能試驗機車間

　　? 公司設有專門的客戶服務部和服務熱線，隨時接受用戶的咨詢和投訴;

　　? 公司對產品提供一年質保和終生維修服務;會不定期電話回訪或走訪客戶，了解產品使用和運行情況，并指導對設備進行維護和保養;

　　? 隨時可同我公司技術人員交流，答疑解惑、解決用戶的產品故障及疑難問題;
